电动调节阀

ZCZG高温电磁阀

一、ZCZG先导直动高温电磁阀 概述

ZCZG高温电磁阀是先导直动型的电磁阀,其通用介质范围较广,可分别使用与水,轻油、重油、非腐蚀性气体及蒸汽等流体,如电站抽气管道疏水系统和蒸发器的排气系统中,主要是对管道中的介质进行双位自动调节和远程控制。

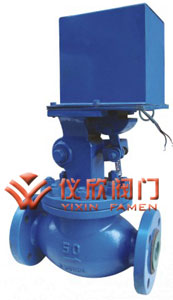

先导直动高温电磁阀 先导直动高温电磁阀

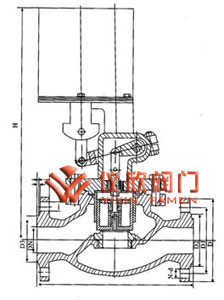

ZCZG高温电磁阀 ZCZG高温电磁阀结构图

二、ZCZG先导直动高温电磁阀 结构特点

耐高温:采用金属硬密封,提高了使用温度。介质流体温度可达425℃耐磨:选材合理,阀杯和导向套间巧妙地利用流体的润滑作用,减少磨损。采用杠杆原理保证线圈和阀体彻底隔离

三、ZCZG先导直动高温电磁阀 结构原理

电磁阀电磁铁通电时,连杆被提升,带动转轴转动,副阀打开。由于副阀被开启,主阀阀杯上部的压力流体被排出,因此主阀阀杯下部的压力比上部高,这样下部的压力将主阀阀杯向上推开。主阀被打开后,上下压力相等,阀杯在电磁力、上下压力作用下,置于平衡状态,阀门开通。断电时在衔铁自重及返回弹簧作用下, 关下副阀,副阀关闭后,随之主阀阀杯上部的压力升高而将主阀阀杯压下,达到断流密封作用,阀门关闭。

四、ZCZG先导直动高温电磁阀 技术参数

介质温度℃ ZCZG ≤250
ZCZH ≤400
公称压力(MPa) ZCZG 2.5
ZCZH 4.0
工作压差(MPa) ZCZG 0.1-2.5
ZCZH 0.1-4.0
公称通径(MPa) 15 20 25 32 40 50 65 80 100
功耗 130VA 480VA
电源电压 AC220V DC 24V 其余规格可作特殊订货
额定流量系数(KV) 3.8 7.4 10.3 18.8 25.7 41 58 85 154
泄漏量(ml/min) 按JB/T7352-94·F规定

五、ZCZG先导直动高温电磁阀 主要连接尺寸

先导直动高温电磁阀 先导直动高温电磁阀

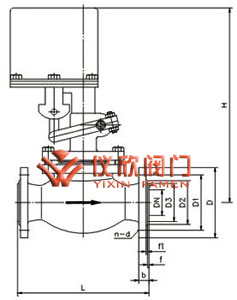

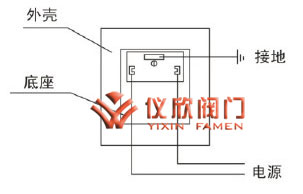

ZCZG先导直动高温电磁阀尺寸图 ZCZG先导直动高温电磁阀接线图
DN L H D D1 D2 D3 b f1 f n-d
10 160 298 90 60 34 41 16 4 2 4-Ø14
15 160 298 95 65 39 45 16 4 2 4-Ø14
20 200 304 105 75 50 55 16 4 2 4-Ø14
25 200 304 115 85 57 65 16 4 2 4-Ø14
32 200 314 140 100 65 78 18 4 2 4-Ø18
40 260 460 150 110 75 85 18 4 3 4-Ø18
50 300 460 165 125 87 100 20 4 3 4-Ø18
65 290 433 185 145 109 120 22 4 3 8-Ø18
80 310 433 200 160 120 135 22 4 3 8-Ø18
100 350 461 235 190 149 160 24 4.5 3 8-Ø22
