ZCW微型电磁阀广泛用于航天军工、石化电力、造船业、分析测量仪器、医疗器械、实验设备、精密仪器、焊接机器、环保设备、纺织机械、服装机械、清洗设备、喷灌系统、食品工业等自动化控制。
 |
 |
ZCW微型电磁阀 | ZCW微型电磁阀接线图 |

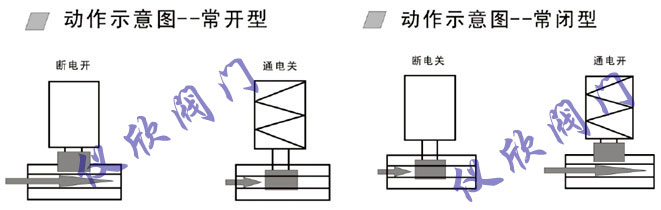

原理结构：直动活塞型
阀体材质：黄铜、304不锈钢
接口尺寸： G1/4″
流量通径：1mm-8mm
控制方式：常闭式
工作压力：B10级：0-10bar。
流体范围①：气、水、油、蒸汽、制冷剂、腐蚀性流体
流体温度：-200--200℃
环境温度;： -5--40℃
标准电压：AC220V、DC24V。
功率消耗： 8VA （AC）、8W(DC)
介质粘度：小于50CST（大于时需定制）
防护等级：IP65
防护性能：防水、防爆、防腐
附加功能：手动、止回
阀体材质：304、316
连接方式：内螺纹、外螺纹

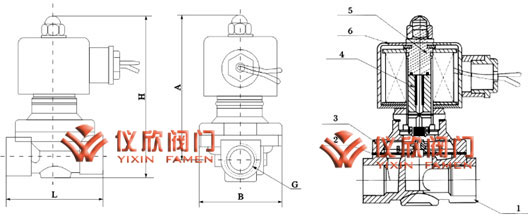

| 型号 | 公称通径 | 阀体尺寸 | 适用压力 | 接口尺寸 | 固定尺寸 |
|---|---|---|---|---|---|
| (mm) | 长×高(mm) | (MPa) | (″) | (mm) | |
| ZCW01 | 1 | 26×56 | 0～15 | G1/8 | 15×10-M4 |
| ZCW02 | 2 | 40×70 | 0～8 | G1/8 | 20×20-M4 |
| ZCW03 | 3 | 40×70 | 0～2 | G1/8;1/4 | 20×20-M4 |
| ZCW04 | 4 | 40×70 | 0～1 | G1/4 | 20×20-M4 |
| ZCW05 | 5 | 40×70 | 0～1 | G1/4 | 20×25-M6 |
| ZCW06 | 6 | 45×75 | 0～0.8 | G1/4 | 20×25-M6 |
| ZCW08 | 8 | 45×75 | 0～0.6 | G1/4;3/8 | 20×25-M6 |
