高温电磁阀
一、高温电磁阀 概述
高温电磁阀是间接先导式平衡型电磁阀，具有耐高温，耐腐蚀，耐磨损、使用范围广等优点。广泛应用于输送水、轻油、重油、过热蒸汽、腐蚀气体等介质管路中。完成系统中气体、蒸汽、液体、油类等各种介质的自动控制和自动调节。
 |
 |

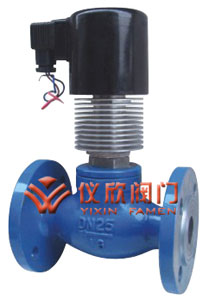

不锈钢高温电磁阀 |

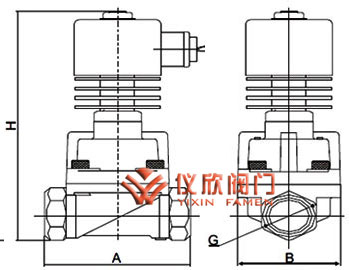

不锈钢高温电磁阀结构图 |
二、不锈钢高温电磁阀 技术参数
| 公称通径 |
20 |
25 |
32 |
40 |
50 |
65 |
| 公称压力（Mpa） |
1.6 |
| 工作压差（Mpa） |
0.04~1.6 |
| 工作介质 |
蒸汽、油（高温气体、液体） |
| 介质温度（℃） |
-40~350 |
| 环境温度（℃） |
-40~60 |
| 环境温度（℃） |
95±3% |
| 额定电压（V） |
Ac220 |
| 功率（VA） |
45 |
| 绝缘等级 |
H级 |
| 工作频率 |
连续 |
| 额定流量系数（KV） |
5.4 |
9 |
15 |
18 |
28 |
40 |
| 泄露量（ml/min） |
1.5 |
3.0 |
30 |
45 |
60 |
三、不锈钢高温电磁阀 外形尺寸
| DN |
L |
H |
D |
D1 |
D2 |
b |
f |
n_d |
| 10 |
115 |
148 |
90 |
60 |
41 |
14 |
2 |
4-￠14 |
| 15 |
115 |
148 |
95 |
65 |
46 |
14 |
2 |
4-￠14 |
| 20 |
115 |
148 |
105 |
75 |
56 |
16 |
2 |
4-￠14 |
| 25 |
125 |
148 |
115 |
85 |
65 |
16 |
3 |
4-￠14 |
| 32 |
150 |
182 |
140 |
100 |
76 |
18 |
3 |
4-￠18 |
| 40 |
160 |
182 |
150 |
110 |
84 |
18 |
3 |
4-￠18 |
| 50 |
190 |
192 |
160 |
125 |
99 |
20 |
3 |
4-￠18 |
