ZCA真空电磁阀
一、ZCA真空电磁阀 概述
ZCA真空电磁阀是适用于真空设备管路做二位式通断切换执行机构。它广泛应用于食品、冶金等行业真空系统管路上。
 |
 |
ZCA真空电磁阀 |

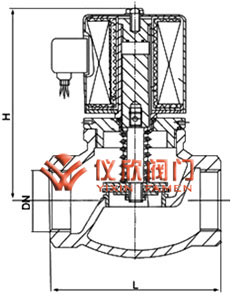

ZCA真空电磁阀结构尺寸图 |
二、ZCA真空电磁阀 技术参数
| 工作介质 |
空气等非腐蚀性气体 |
| 介质温度 ℃ |
≤60 |
| 工作压力 MPa |
1.0 |
| 工作压差 MPa |
-0.1～0 |
| 电源电压 |
AC220V DC24V 其余规格可作特殊订货 |
| 使用寿命 |
JB/T7352-94规定 |
| 额定流量系数 KV |
3.8 |
7.4 |
10.3 |
18.8 |
25.7 |
41 |
| 泄漏量 ml/min |
按JB/T7352-94.F规定 |
| 公称通径 mm |
15 |
20 |
25 |
32 |
40 |
50 |
| 功 耗（VA） |
50 |
90 |
三、ZCA真空电磁阀 安装尺寸
| 公称通径 DN |
内螺纹连接 |
法兰连接 |
| 内螺纹 |
外形尺寸 |
外形尺寸 |
法兰尺寸 |
| G |
H |
L |
H |
L |
D |
D1 |
D2 |
n-d |
b |
f |
| 15 |
1/2″ |
148 |
92 |
176 |
130 |
95 |
65 |
46 |
4-φ14 |
14 |
2 |
| 20 |
3/4″ |
148 |
92 |
181 |
150 |
105 |
75 |
56 |
4-φ14 |
16 |
2 |
| 25 |
1″ |
148 |
110 |
210 |
160 |
115 |
85 |
65 |
4-φ14 |
16 |
3 |
| 32 |
11/4″ |
182 |
120 |
221 |
180 |
140 |
100 |
76 |
4-φ18 |
18 |
3 |
| 40 |
11/2″ |
182 |
140 |
230 |
200 |
150 |
110 |
84 |
4-φ18 |
18 |
3 |
| 50 |
2″ |
192 |
162 |
252 |
230 |
165 |
125 |
99 |
4-φ18 |
20 |
3 |
