ZBSF系列全不锈钢电磁阀工业过程自动化控制系统用的执行器.它在接受电控信号能自动开启或关闭,实现对管道中的流体的通断或流量调节控制.本系列电磁阀可广泛地应用于纺织,印刷,化工,塑料,橡胶,制药,食品,建材,机械,电器,表面处理等生产和拉研部门以及浴室,食堂,空调等人们日常生活设施中.ZBSF-Y系列电磁阀主要用于腐蚀性液体,超净液体和食用液体介质的控制.ZBSF系列电磁阀主要用于腐蚀气体,超净气等气体介质控制。
 |
 |

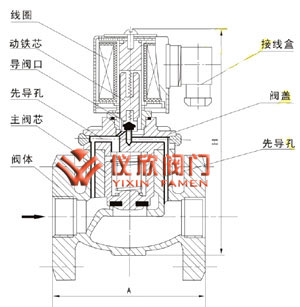

ZBSF不锈钢电磁阀 | ZBSF不锈钢电磁阀结构图 |
本系列电磁阀可广泛地应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZBSF-Y系列电磁阀主要用于腐蚀性液体、超净液体和食用液体等液体介质的控制。ZBSF系列电磁阀主要用于腐蚀气体、超净气体等气体介质的控制。
工作介质 腐蚀性气体、短冷流体、食用流体ZBSF-1：气体用ZBSF-1Y：
液体用ZBSF-2：气体用ZBSF-2Y
介质温度(℃) ZBSF-1：（1Y）≤60℃；ZBSF-2：（2Y）≤200℃
公称压力(Mpa) 1.6
工作压力(Mpa) 0 - 1.6
电源电压 AC220V,其余规格可作特殊订货
额定流量系数(KV) 按JB/T352-94规定
泄漏量(m1/min) 按JB/T352-94.F规定
公称通径(mm) 10 15 20 25 32 40 50
功耗(AV AC≤70VA AC≤70VA
 |
 |

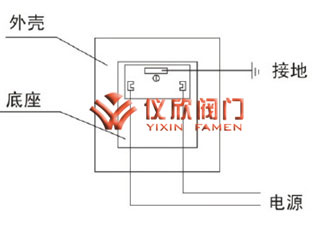

ZBSF不锈钢电磁阀接线图 | ZBSF不锈钢电磁阀外型尺寸图 |
型号规格 |
通径DN [mm] |
工作压力 [bar] |
Kv值 [m3/h] |
外形尺寸［mm］ | 法兰尺寸［mm］ | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| G | L | H | D | D1 | D2 | b | f | n-d | ||||
| ZBSF10 | 10 | B10级：0～10 B16级：0～16 B8级：0～8（常开） BG0级：-1～0(真空) 25级：0～25（特制） |
1.8 | 3/8〃 | 130 | 153 | 90 | 60 | 41 | 14 | 3 | 4 -ф14 |
| ZBSF15 | 15 | 2.8 | 1/2〃 | 130 | 153 | 95 | 65 | 46 | 14 | 3 | 4 -ф14 | |
| ZBSF20 | 20 | 5.5 | 3/4〃 | 150 | 153 | 105 | 75 | 56 | 16 | 3 | 4 -ф14 | |
| ZBSF25 | 25 | 10 | 1〃 | 160 | 153 | 115 | 85 | 65 | 16 | 3 | 4 -ф14 | |
| ZBSF32 | 32 | 15 | 1 1/4〃 | 180 | 176 | 140 | 100 | 76 | 18 | 3 | 4 -ф18 | |
| ZBSF40 | 40 | 20 | 1 1/2〃 | 200 | 176 | 150 | 110 | 84 | 18 | 3 | 4 -ф18 | |
| ZBSF50 | 50 | 30 | 2〃 | 230 | 192 | 165 | 125 | 99 | 20 | 3 | 4 -ф18 | |
